液位计(变送器)选型及接线

简 介 HXUHZ系列翻板式磁浮子为测量元件,磁钢驱动翻板显示,无需能源。适用于低温到高温、真空到高压等各种环境。是石油、化工等工业部门的理想液位测量产品。磁浮子液位计配置上下限开关输出可实现远距离报警、限位控制。配置变送器,可实现液位的远距离指示、检测与控制。根据在容器上的安装位置不同,提供侧装和顶装两种方式。根据作介质的不同,提供不锈钢利ABS工程塑料两种材质,其中ABS特别适用于酸、碱等腐蚀性介质。
结构特点 HXUHZ系列翻板式磁浮子液位计有如下结构特点:
1)基本型
液位计根据浮力原理,浮子在测量管内随液位的升降而上下移动,浮于内的永久磁钢通过磁耦合作用,驱动红、白色翻板翻转180°液位上升时,翻板由白色转为红色,下降时,翻板由红色转为白色,从而实现液位的指示。
2)上下限开关输出
利用磁性浮子随液位移动,使安装在液位计立管设定位置上的簧片开关动作,实现开-关控制或报警。
3)电远传
在磁性浮子液位计上安装变送器。变送器由传感器和转换器两部分组成,它通过磁浮子上下移动,经磁耦合作用使导管内测量元件依次动作,获得电阻信号变化,转换成0-10或4-20mA的标准电流信号输出,以便与数字显示仪表或计算机连接,实现远传显示及控制。

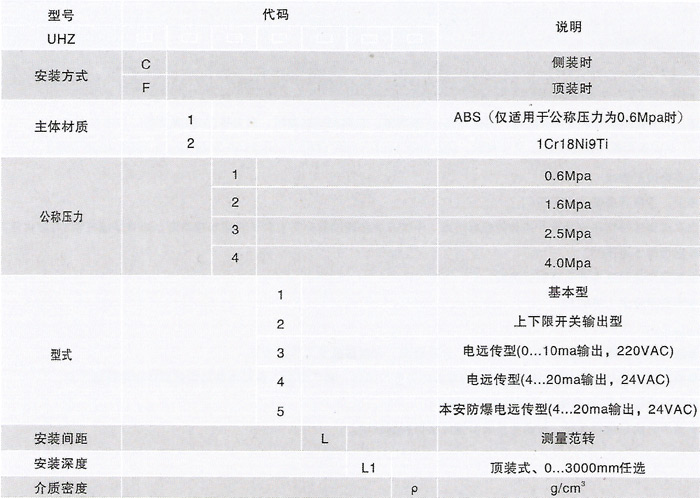

型 号
