HXTDS超声波流量计接线及参数

概 述 HXTDS-100系列超声波流量计大量的选用了世界著名的半导体生产厂家诸如:Philips、Maxim、Ti、Winbond、and Xilinx。硬件设计简单、软件功能强大和界面友好。它采用了低电压多脉冲平衡发射接收的专利技术,能适应恶劣的工业环境中应用,能在复杂的工况附件稳定正确地工作,其广泛用于自来水、污水处理、供暖、石化、电厂、空调制冷等行业。

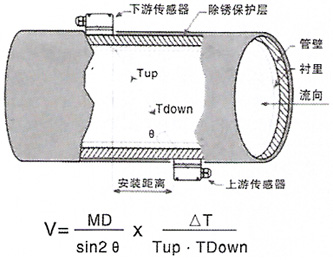

工作原理 HXTDS-100系列超声波流量计采用时差法工作原理,用来测量封闭管路液体流量,它的传感器是采用非接触、附着式的,这样就使安装简单易于操作。当超声波波束在液体中传播时,液体的流动将使传播时间产生微小变化,并且其传播时间的变化正比于液体的流速,其关系符合下列表达式:

V:介质流速
θ:声速与液体动方向的夹角
M:声速在液体的直线传播次数
D:管道内径
Tup:声速在正方向的传播时间
Down:声速在逆方向的传播时间
△T=Tup-Tdown
